Как выбрать штампованные детали из нержавеющей стали 304, 316 и 430

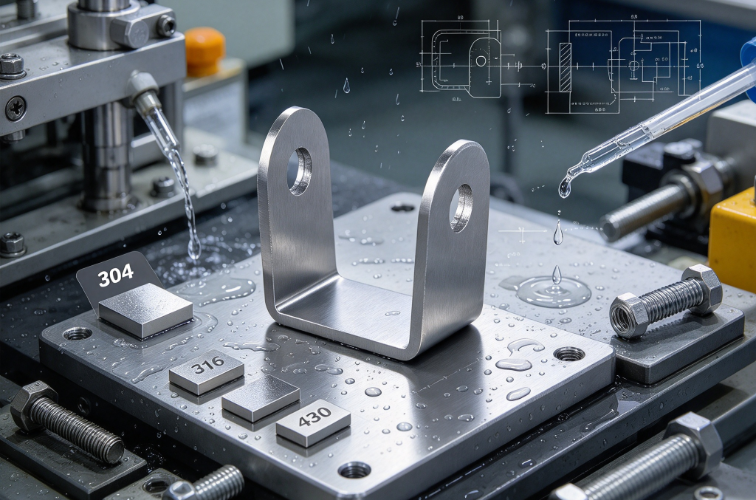

Небольшой кронштейн годами лежит внутри сухого шкафа управления без следов. Идентичный кронштейн, прикрепленный болтами возле линии промывки, в течение сезона показывает полосы ржавого цвета. Форма та же самая. Окружающей среды нет, и класс решает, кто из них выживет.

Для штамповки деталей из нержавеющей стали обычно выбирают марки 304, 316 и 430. Они различаются коррозионной стойкостью, поведением при формовке, магнитным откликом и стоимостью. Вот как согласовать каждый сорт с окружающей средой, геометрией и бюджетом, чтобы материал соответствовал заданию, а не просто каталогу.

Чем различаются три класса

Каждый сорт содержит различное сочетание элементов. Эта смесь определяет, как она реагирует на влагу, химикаты и формовку. Готовые детали могут выглядеть одинаково, но их поведение в эксплуатации будет разным.

304 сочетает в себе устойчивость к коррозии и формуемость. Он подходит для общего оборудования, корпусов и кронштейнов в умеренных условиях, как внутри помещений, так и в защищенных местах на открытом воздухе.

В 316 добавлен молибден, который повышает устойчивость ко многим условиям, связанным с хлоридами, таким как соленый воздух, отложения солей или некоторые чистящие средства.

430 — марка на основе хрома с магнитными свойствами. Обычно он менее хорошо противостоит коррозии, чем 304 или 316, в сложных условиях, но может использоваться в более мягких условиях внутри помещений.

Эти описания являются отправной точкой, а не рейтингом. Внешний вид, форма, отделка и срок службы решают окончательный выбор.

Соответствие класса окружающей среде

Воздействие коррозии

Влага, чистящие средства и соль – все это проверяет поверхность. Даже небольшая штампованная деталь может стать проблемой при обслуживании, если марка не соответствует окружающей среде. Зажим за панелью может никогда не увидеть воду, а опорная пластина под раковиной видит ее ежедневно.

304 справляется со многими повседневными задачами. Застрявшая грязь, плохой дренаж, загрязнение поверхности или неподходящие химикаты все равно могут вызвать проблемы, поэтому это не является гарантией.

316 занимает свое место недалеко от побережья или там, где отложения соли и химическая очистка являются обычным явлением. Содержание молибдена помогает противостоять воздействию хлоридов, но он не застрахован от коррозии, и конкретная среда все еще требует проверки.

430 работает в сухих помещениях. Он может бороться с постоянной влажностью, солью или агрессивными чистящими средствами, из-за которых деталь может испачкаться или появиться ямка раньше, чем ожидалось.

Дизайн имеет такое же значение, как и класс. Узкие щели удерживают воду и остатки, а гладкие и доступные поверхности легко очищаются. Проверьте класс и геометрию вместе.

Где подходит каждый класс

304: Типичный случай — кронштейн, охватывающий корпус и удерживающий совмещенные монтажные отверстия. Так же и чехол с загнутыми краями для жесткости. Его поведение при формовании позволяет дизайнерам работать с изгибами, нарисованными формами и сформированными ребрами, хотя результат по-прежнему зависит от толщины, направления волокон, инструмента и метода.

Состояние поверхности тоже имеет значение. Царапины и въевшиеся частицы в результате обращения могут повлиять на внешний вид и коррозионное поведение, поэтому защищайте лист во время производства и хранения. Если деталь сталкивается с сильными хлоридами или требовательными химикатами, выберите более устойчивую марку. Если он находится в сухом корпусе и практически не формируется, другой сорт может лучше сбалансировать затраты.

316: Крепления, опорные пластины, панели и крышки вблизи чистящих жидкостей или стоячей воды могут оправдать это. Выбирайте по фактическому воздействию, а не по отраслевой маркировке. Концентрация, температура, время контакта и практика полоскания — все это меняет картину, и один и тот же очиститель может вести себя по-разному на разных объектах.

Обычно это стоит дороже. Это оправдано, когда коррозия влияет на срок службы продукта, процедуры очистки или планирование технического обслуживания, а в умеренных условиях коррозия является расточительной. Дизайн и уход за изделием по-прежнему имеют значение, поскольку выбор материала не может их заменить.

430: Подходит для деталей бытовой техники, крышек, отделки и внутреннего оборудования, где внешний вид и магнитная реакция имеют значение. Он магнитен, тогда как 304 и 316 в отожженном состоянии обычно немагнитны. Формовка может изменить магнитные свойства некоторых марок нержавеющей стали, поэтому не используйте магнит в качестве единственного средства идентификации.

Магнитное свойство помогает, когда деталь должна удерживать магнитное крепление. В других продуктах это может не иметь практического эффекта. Выбор 430 исключительно из-за цены может иметь неприятные последствия, если деталь позже попадет в влагу или соль, поскольку замена и техническое обслуживание могут свести на нет раннюю экономию.

Формируемость и радиус изгиба

Формируемость описывает, насколько хорошо лист принимает форму, не растрескиваясь, не разрываясь и не деформируясь. Штамповка сочетает в себе резку, гибку, вытяжку и формирование мелких деталей, поэтому марка должна выдерживать каждую запланированную операцию.

304 хорошо подходит для многих кронштейнов, корпусов и корпусов, если геометрия и технология подходят для этого. 316 также образует множество распространенных форм, но не думайте, что он ведет себя точно так же, как 304 при любых условиях. 430 справляется с некоторыми изгибами и особенностями, однако сложные или глубокие формы требуют дополнительной проверки глубины, направления волокон и последовательности формовки.

Радиус изгиба контролирует напряжение в углу. Радиус, соответствующий одному классу, может треснуть или оставить следы на другом. Правильный выбор зависит от толщины, направления изгиба, оснастки и готовой формы.

Спросите, действительно ли нужен острый угол. Немного больший радиус часто облегчает формовку, сохраняя прилегание и внешний вид нетронутыми. Обсудите этот вопрос с поставщиком до начала оснастки, поскольку изменения после оснастки стоят дороже. Не копируйте положения отверстий и настройки сгиба из более старой детали, изготовленной из другого сплава, без их проверки.

Стоимость, отделка и переговоры с поставщиками

Стоимость в зависимости от срока службы

Более дешевый лист – не экономия, если деталь требует частой чистки или замены. Выбор 316 для детали в сухом шкафу увеличивает стоимость, но не дает никакой выгоды. Выбор 430 для соленой зоны промывки приведет к ранней неудаче.

Взвесьте всю картину обслуживания: экспонирование, очистку, формование, осмотр и замену. Наличие материалов и производственные потребности также влияют на план проекта, поэтому обсудите их заранее.

Поверхностная обработка

Оценка сама по себе не определяет окончательную поверхность. Состояние инструмента, обращение с ним, формовка, очистка и отделка — все это играет важную роль. Царапины и въевшиеся загрязнения имеют значение там, где важен внешний вид или чистота, например, в зонах, связанных с пищевыми продуктами, или на видимых панелях.

Четко сформулируйте требование. Видимая панель может нуждаться в постоянном направлении волокон, тогда как скрытый кронштейн в основном требует подгонки и функциональности. Защитная пленка, тщательная упаковка и чистое хранение ограничивают повреждения перед сборкой или установкой.

Чем поделиться с поставщиком

Поставщик может судить, соответствует ли сорт форме, окружающей среде и процессу, но только на основе четкой информации.

• Воздействие коррозии и методы очистки
• Места сгиба, расположение отверстий и сложность формовки
• Требуемая отделка и размеры
• Связи сборки с чертежами или моделями, если таковые имеются.
• Как будет подтверждена идентичность материала и проверены детали

Укажите согласованные требования к материалам в чертежах и документах заказа. Это предотвращает недопонимание между закупками, производством и проверкой.

Сопоставление материала с геометрией

Посмотрите на готовую деталь в целом. Компонент с несколькими крутыми изгибами и формованными деталями требует больше материала, чем плоская крышка. Деталь, подвергающаяся воздействию соли или многократной химической очистке, требует большей коррозионной стойкости, чем деталь, находящаяся в контролируемом помещении.

Начните с функции, экспозиции и формы, затем сравните с ними 304, 316 и 430. Небольшие корректировки изгиба, положения отверстия или формы кромки могут облегчить формовку, сохраняя при этом функциональность, и их легче всего выполнять до того, как будут исправлены инструменты и планы проверки.

Связь свойств материала с геометрией, условиями работы и методом производства помогает штампованным деталям из нержавеющей стали соответствовать требованиям к обслуживанию с меньшими изменениями во время разработки.
